Name: Convertidor de señal PCE-SCI-E
SKU: PCE-SCI-E
Availability: InStock

Convertidor de señal PCE-SCI-E

S/1,661.32

En Stock

– Rango de medición 0 … 600 V AC/DC
– Señal de salida activa y pasiva

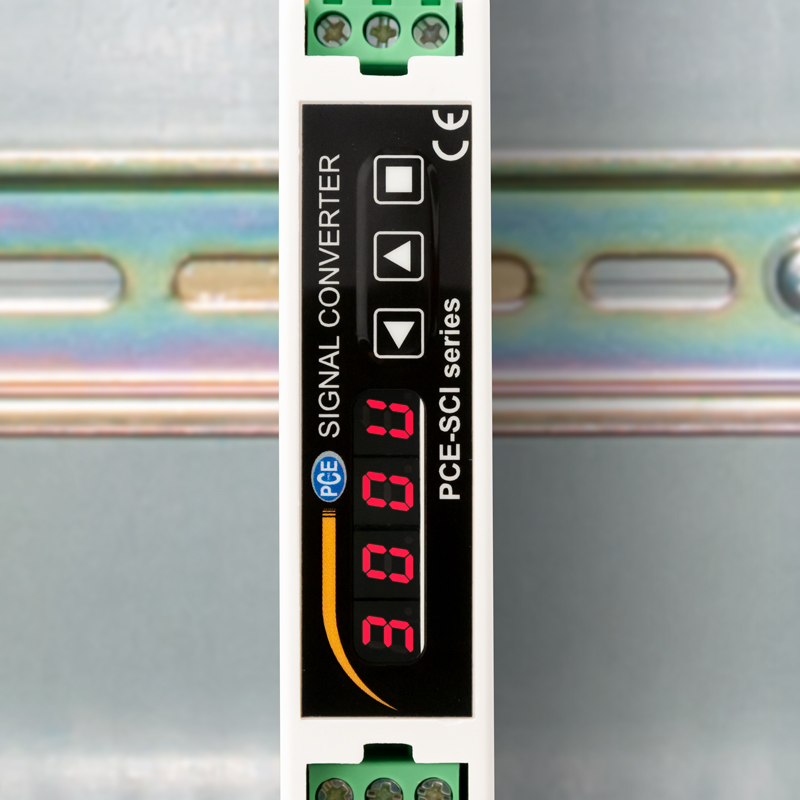

– Pantalla y teclas para la configuración
– Medición de frecuencia
– Montaje sobre carril
– Pantalla

Comparar

Descripción

Convertidor de señal para montaje en carril / Rango: 0 … 600 V AC/DC /
Señales de salida 4 … 20 mA y 0 … 10 V / Configuración por teclas /
Rango de medición corriente: 0 … 5 A AC/DC / Medición de frecuencia

El convertidor de señal trabaja en un rango de 0 a 600 V AC/DC, por lo que puede medir diferentes tipos de tensión. Por ejemplo, puede conectar este convertidor de señal a líneas de tensión para controlar la tensión existente. Además de la medición de tensión, este convertidor de señal también mide la corriente de forma directa en un rango de 0 a 5 A AC/DC. Para ampliar el rango de corriente puede conectar el convertidor de señal a un convertidor de corriente. El valor medidor se convierte en una señal normalizada analógica de 4 … 20 mA o 0 … 10 V. Por todo ello, este convertidor de señal es una ampliación ideal para un control de procesos.
Como es posible ajustar de forma idéntica los rangos de entrada y salida, es posible usar este convertidor de señal para la separación galvánica. El convertidor de señal se configura directamente a través de las teclas incorporadas. Gracias a ello se elimina la necesidad de tener que usar un cable y un software para configurar el dispositivo. Este convertidor de señal es apto para ser montado sobre un carril. El convertidor de señal se alimenta con una tensión entre 18 … 265 V AC/DC y con una frecuencia entre 45 y 65 Hz.

Descargar Manual

Características

– Montaje sobre carril
– Rango: 0 … 600 V AC/DC
– Señal de salida activa y pasiva
– Pantalla y teclas para la configuración
– Medición de frecuencia
– Rango: 0 … 5 V AC/DC

Especificaciones

Señales de entrada
Tensión alterna
Rango	0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V AC, 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV AC
Precisión	<0,3 % F.S.
Señal de entrada máxima	800 V AC en rango 10 … 600 V AC, 50 V AC en rango 50 mV AC … 2 V AC
Resistencia de medición	13 MΩ en rango 0 … 600 V AC, 81 KΩ en rango 50 mV AC … 2 V AC
Tipo de medición	True RMS
Categoría de protección	CAT-II 300 V AC
Tensión continua
Rango unipolar	0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V DC, 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV DC
Rango bipolar	±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 / ±150 / ±300 / ±450 / ±600 V DC, ±50 /± 60 / ±75 / ±100 / ±150 / ±200 / ±300 / ±500 mV DC
Precisión	<0,2 % F.S.
Señal de entrada máxima	800 V DC en rango 10 … 600 V DC, 50 V DC en rango 50 mV DC … 2 V DC
Resistencia de medición	13 MΩ en rango 10 … 600 V DC, 81 KΩ en rango 50 mV DC … 2 V DC
Corriente alterna
Rango	0 … 1 / 2 / 3 / 4 / 5 A AC, 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Precisión	<0,3 % F.S.
Señal de entrada máxima	7 A AC en rango 300 mA AC … 5 A AC (durante un máximo de 7 segundos), 150 mA AC en rango 5 mA AC … 75 mA AC
Resistencia de medición	20 mΩ en rango 300 mA AC … 5 A AC, 3,33 Ω en rango 5 mA AC … 75 mA AC
Corriente continua
Rango	0 … 1 / 2 / 3 / 4 / 5 A DC, 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Precisión	<0,2 % F.S.
Señal de entrada máxima	7 A DC en rango 300 mA DC … 5 A D (durante un máximo de 7 segundos), 150 mA DC en rango 5 mA DC … 75 mA DC
Resistencia de medición	20 mΩ en rango 300 mA DC … 5 A DC, 3,33 Ω en rango 5 mA DC … 75 mA DC
Frecuencia
Rangos ajustables para tensión	0 … 100 / 45 … 55 / 55 … 65 Hz
Rangos ajustables para corriente	0 … 100 / 45 … 55 / 55 … 65 Hz
Precisión	<0,2 % F.S.
Tiempo de respuesta
Señales AC	<350 ms típico 0 … 99 %
Señales DC	<90 ms típico 0 … 99 % sin filtro <175 ms típico 0 … 99 % con filtro 50 / 60 Hz <350 ms típico 0 … 99 % con filtro 50 y 60 Hz
Señales de salida
Salida de corriente activa	4 … 20 mA mínimo 0 mA y máximo <22 mA
Salida de corriente pasiva	4 … 20 mA máximo 30 V DC
Salida de tensión	0 … 10 V DC mínimo 0 V DC y máximo <11 V DC
Resistencia de carga	Salida de corriente máxima <400 Ω Salida de tensión mínima >1 KΩ
Otras especificaciones
Todas las precisiones indicadas son aplicables con una temperatura ambiental de 25 °C
Estabilidad térmica	150 ppm / °C
Alimentación	18 … 265 V AC/DC aislado ( 20 … 240 V AC/DC ±10 %)
Frecuencia	45 … 65 Hz
Consumo	<1,5 W
Tamaño cable	1 … 2,5 mm²
Categoría de sobretensión	CAT-II
Aislamiento	3000 Veff (60 segundos)
Protección IP	IP30
Protección contra impactos	IK06
Condiciones operativas	0 … +50 °C, 0 … 95 % H.r. sin condensación
Condiciones de almacenamiento	-20 … +70 °C, 0 … 95 % H.r. sin condensación
Tiempo de calentamiento	15 minutos
Altura de trabajo máxima	2000 m
Montaje	Carril DIN estándar, 35 x 7,5 mm

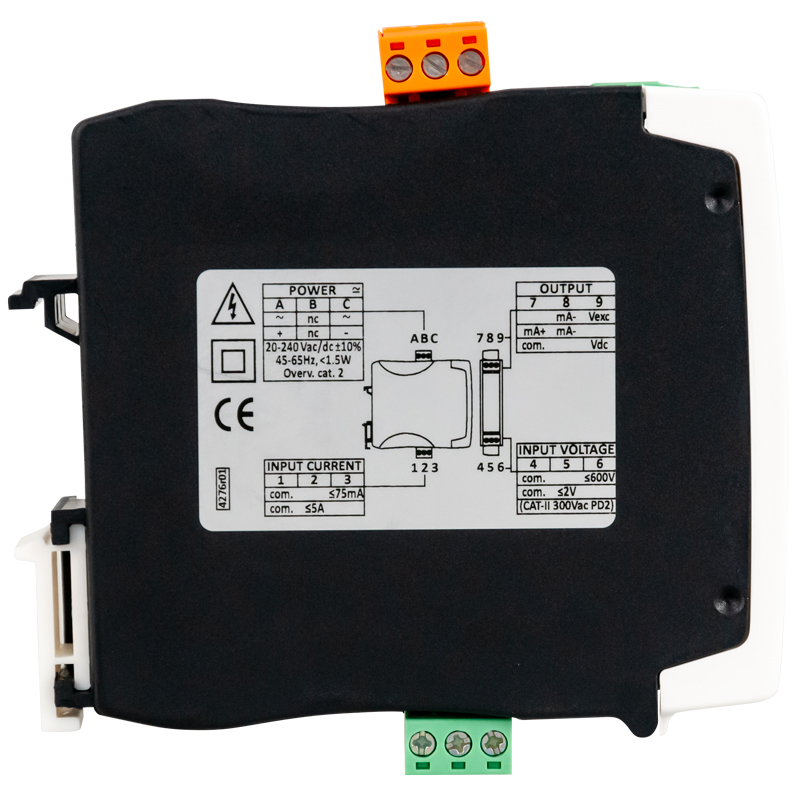

Conexión	Bornes roscado enchufable
Material carcasa	Polyamid V0
Dimensiones	106 x 108 x 22,5 mm
Peso	<150 g
