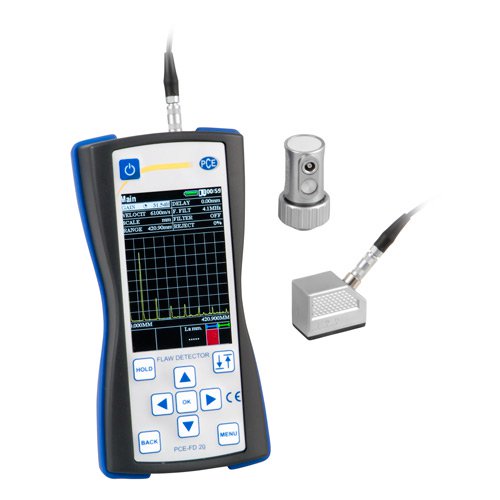

Detector de fallas PCE-FD 20

Especificaciones técnicas

Rango de frecuencia

1 … 10 MHz

Duración del escaneo

6 … 1000 µm

Velocidad del ultrasonido

1000 … 9999 m/s

Error de medición del intervalo de tiempo

< ±0,025 µm

Error de medición máximo de la señal de
amplitud en la entrada del receptor en un rango 0 a 110 dB

< ±0,5 dB

Rango de amplificación

125 dB

Promedio de las comprobaciones de material

1 … 16

Número de puntos de control
(amplificación
temporal variable)

15

Tiempo de la excitación del pulso hasta la
carga

0,0 … 0,5 µs

Amplitud de la excitación del pulso hasta la
carga de 50 Ohmios

100, 200, 300

Frecuencia operativa del receptor a -3 dB

1 … 10 MHz

Desviación de la amplitud en la señal de
entrada en el rango de 10 a 100 % del tamaño de pantalla

<1 dB

Escaneo

1 … 1000 µs

Retardo del escaneo

0 … 2000 µs

Rango de medición del intervalo de tiempo

0 … 1000 µs

Retardo de la sonda

0 … 15 µs

Aviso automático en caso de fallos

dual-gate

Ajuste del rango de medición de la
amplificación del tiempo variable

0 … 2000 µs

Ajuste de los valores límite de la
amplificación del tiempo variable

0 … 100 %

Detección de la señal (receptor)

Semionda positiva, modo radio

Dimensiones (ancho x alto x profundo)

80 x 162 x 35 mm

Dimensiones pantalla

48 x 74 mm

Alimentación

100 … 250 V AC
3 x pilas AA 1,5 V

Peso

250 g (sin pilas)
